BYQ1A系列CB級雙電源自動轉換開關

產品特點 體積小、結構簡單、外形美觀、具備6A-630A規格、操作方便、使用壽命長、2極、3極、4極開關均可提供。 開關帶有機電聯鎖保護,確保自動轉換開關可靠工作,互不干涉。 開關

產品詳情

產品特點

體積小、結構簡單、外形美觀、具備6A-630A規格、操作方便、使用壽命長、2極、3極、4極開關均可提供。

開關帶有機電聯鎖保護,確保自動轉換開關可靠工作,互不干涉。

開關能帶負載自動轉換,緊急時可采用手柄進行手動切換。

控制器保護熔斷器分斷能力為50KA,提高了配電安全。

在手動與自動運行方式間加有聯鎖,保證自動情況下不可手動操作。

執行斷路手柄折斷、觸頭粘接或負載故障(過載、短路)時自動需換開關不切換、真正實現機電聯鎖。

MCB型自動轉換開關驅動機構擒縱由叉型改為凹型,解決了MCB加工手柄斷裂、MCB閉合不同步等故障,恢復了MCB速合,速斷的功能,有效提高了產品機械壽命。

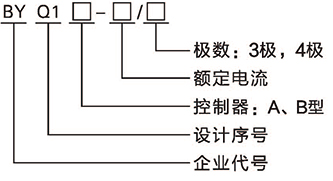

產品型號及其含義



產品功能說明

自投自復:當常用電源正常時,控制器發出指令,常用電源控制斷路器合,備用電源控制斷路器分,自動轉換開關電器處于(1,0)當常用電源異常時,控制器發出指令,常用電源控制斷路器分,備用電源控制斷路器合,自動轉換開關電器處于(0,1)當常用電源恢復正常時,控制器發出的指令,常用電源控制斷路器合,備用電源控制斷路器分、自動轉胸開關電器又處于(0,1)、狀態。

自投不自復:當常用電源正常時,控制器發出指令,常用電源控制斷路器合,備用電源控制斷路器分,自動轉換開關電器處于(1,0)當常用電源異常時,控制器發出指令,常用電源控制斷路器合,備用電源控制斷路器合。自動轉換開關處于(0,1)當常用電源恢復正常時自動轉換開關電器又處于(0,1)狀態,只有備用電源斷電,才能使常用電源控制斷路器合,備用電源控制斷路器分,自動轉換關電器又處于(1,0)狀態。

互為備用:當常用電源正常時,控制器發出指令,常用電源控制斷路合,備用電源控制斷路器分,自動轉換開關電器處于(1,0)當常用電源異常時,控制器發出指令,常用電源控制斷路器分,備用電源控制斷路器合。自動轉換開關處于(0,1)當常用電源恢復正常時!自動轉換開關電器又處于(0,1)狀態,只有備用電源斷電,才能使常用電源控制斷路器合,備用電源控制斷路器分,自動轉換開關電器又處于(1,0)狀態。

指令(消防)復位(消防指令切非):無論自動轉換開關電器處于何種狀態,消防中心發出切非指令,使自動轉換開關電器常用電源控制斷路器和備用電源控制斷路器全部分閘,開關處于(O,O)狀態。

反饋信號:反映自動轉換開關電器兩臺控制斷路器工作狀態的信號,一般從控制斷路器輔助觸頭取出信號。

電網-電網:自動轉換開關電器電源取自?xún)陕冯娋W(wǎng)電源。

電網-發電機:自動轉換開關電器電源取電網電源和發電機。

聯絡(luò )型:聯絡(luò )型自動轉換開關電器有三臺塑殼斷路器組成。其中,QA和QB塑殼斷路器分別由兩路電源或兩段母線電源供給,QC塑殼斷路器在QA和QB輸出端聯絡(luò )。當其中任意一路電源出現故障,該斷路器分閘,QC斷路器合閘,通過該斷路器聯絡(luò ),從另一路電源供電,當故障消除,聯絡(luò )斷路器分閘,故障電源斷路器重新合閘。自動轉換開關電器恢復正常工作。

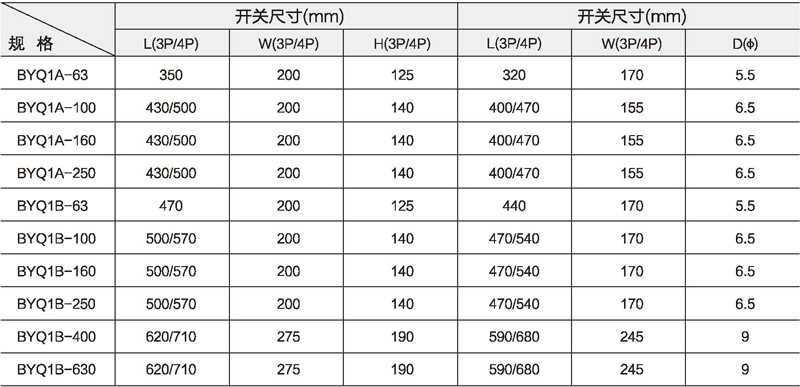

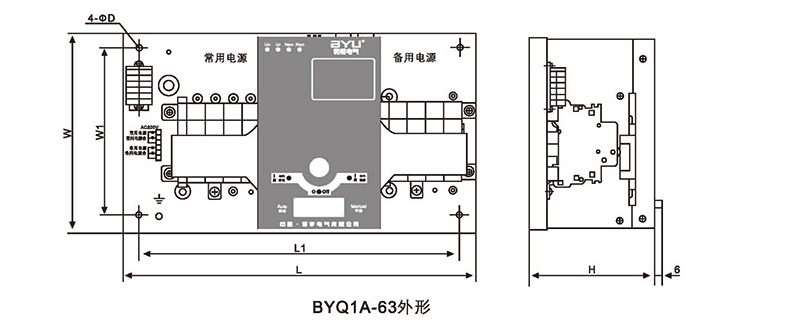

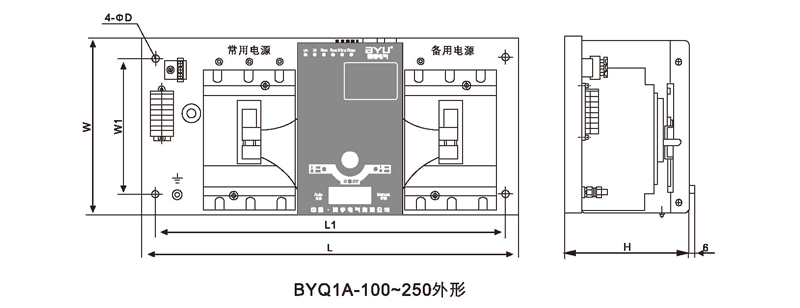

外形及安裝尺寸
